Batch-1 decode 越来越重要。例如，小米 MiMo 在 6 月宣布了 MiMo-V2.5-Pro UltraSpeed，号称在万亿参数 MoE 模型上达到 1000 tok/s 的 decode 速度。

Batch 1 不给推理栈任何掩盖开销的余地。没有 batch 分摊启动成本，没有并发填充流水线气泡，足够的算术强度也不足以让巧妙的分块付出代价。关键路径上的每一微秒都是用户等待的每一微秒。

这篇文章是关于在 4 块 NVIDIA Blackwell GPU 上为 Ling-3.0-flash（一个混合线性注意力 MoE 模型）压低这个底线。它涵盖两条推测解码路径。在 NEXTN/MTP 路径上，我们将单请求 decode 从 288 tok/s 提升到 606 tok/s，平均 TPOT 从 3.33 ms 降至 1.53 ms。第二条路径是 DSpark，一个建立在相同栈上的置信度调度推测解码器：1000 请求运行在平均 TPOT 0.78 ms 下达到 1120 tok/s，接受长度 9.95。最后这个比较是受控的：NEXTN 和 DSpark 在同一台机器上用相同命令测量，平均 TPOT 低 1.9 倍（1.53 ms 到 0.78 ms）。文章其余部分讲述时间都花在哪里，以及如何把它们省回来。

最终结果：平均 TPOT 下降 54%（3.33 ms 到 1.53 ms），单请求吞吐提升 2.1 倍（288 到 606 tok/s）。在受控的 1000 请求比较中，DSpark 达到平均 TPOT 0.78 ms 和 1120 tok/s。

优化路线是：host 先行，然后 PDL 链接，然后内核优化，然后 DSpark。移除每步的 host pin 让准备工作藏到 GPU 工作背后；PDL 随后链接了 MoE、路由器、KDA 和 all-reduce 路径；两次融合、一次 KDA 重调，以及 bf16 路由器/lm_head GEMM 缩短了剩余的 GPU 关键路径。

数值作为带宽旋钮：将路由器门控和 lm_head 从 fp32 移到 bf16 是结构化改动后最大的变化，贡献约 +10%。

全程测量纪律：在任何 host 侧结论之前进行有 profile vs 无 profile 的校准、冷启动权重微基准测试，以及基于平均 TPOT 而非单窗口峰值做 A/B 决策。

DSpark 提高了每个验证步骤提交的字元数：在并发度 1 时接受长度 9.95、1120 tok/s，平均 TPOT 0.78 ms。与同一 1000 请求基准上的 NEXTN 相比，平均 TPOT 低 1.9 倍。

图 1. 四个配置的头条结果。

在 GSM8K 上，相同栈的得分为：准确率 0.889，无效 0.000，延迟 341.5 s，输出吞吐 511.1 tok/s。

所有运行均使用 4 块 Blackwell GPU、TP4、bf16、并发度 1、greedy 解码，以及相同的固定 8192 输入 / 1024 输出随机工作负载。从左到右，各列分别是初始 NEXTN 基线、修复 draft-extend 图后的 NEXTN、调优后的最终 NEXTN，以及 DSpark。前两个是较短 campaign 的检查点；后两个是受控比较，每个都在同一台机器上对相同 1000 请求进行测量。峰值吞吐只在最后两次运行之间比较，因为它是在固定一秒窗口上的最大值。

这里有两个重要的定义，因为两者共同解释了为什么即使在并发度 1 时输出吞吐也不简单地是平均 TPOT 的倒数：SGLang 的 TPOT 不包括 TTFT，而输出吞吐用总输出 token 数除以总基准 wall 时间（见 bench_serving 指南）。本文所有头条基准运行都使用合成随机工作负载；接受长度尤其取决于 prompt 和输出分布，所以 9.95 是这个工作负载的接受长度而非模型的。

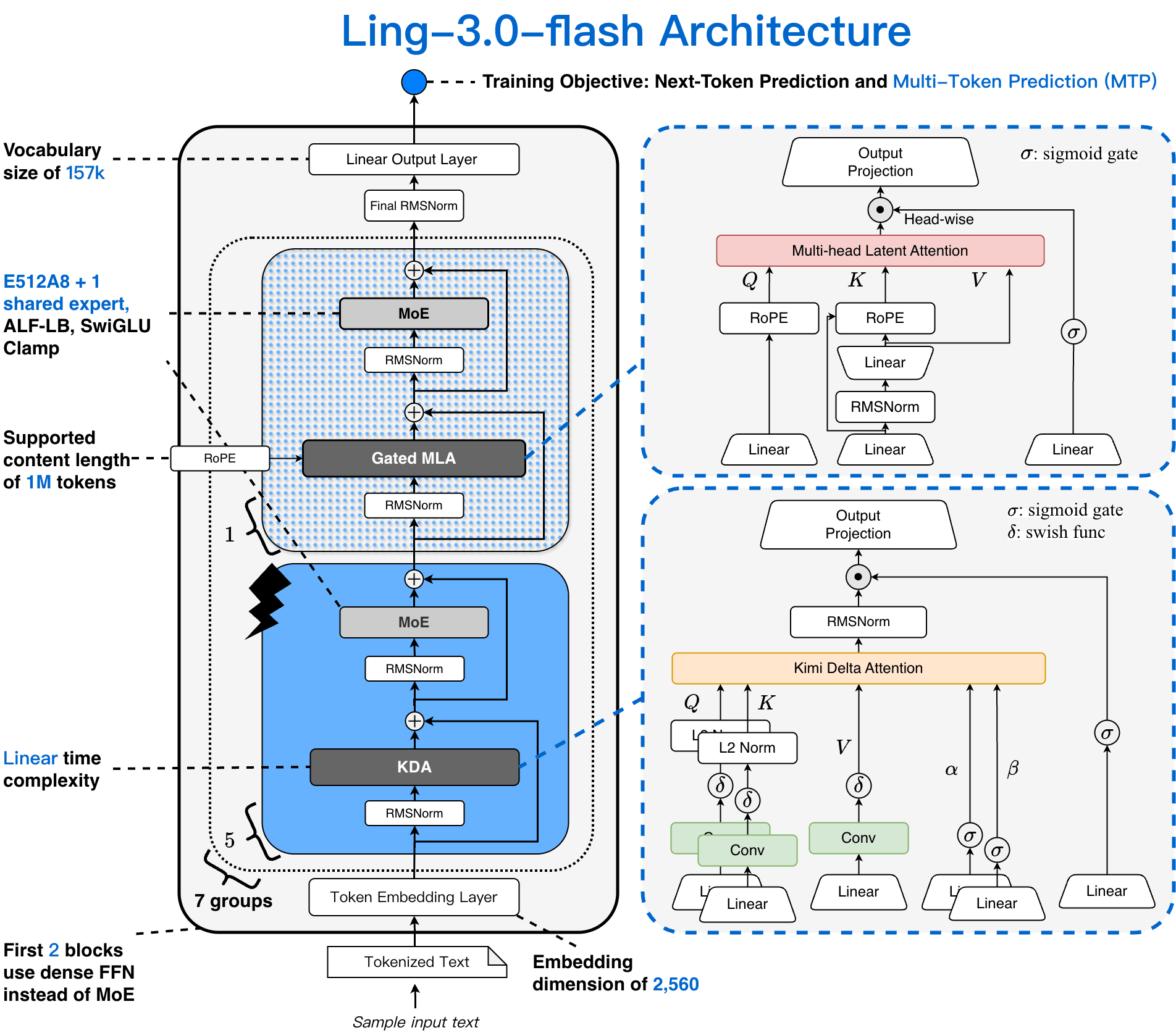

图 2. Ling-3.0-Flash 架构：42 层交错排列，35 层 KDA 线性注意力层与 7 层 MLA 全注意力层，MoE 拥有 512 个专家。

Ling-3.0-flash 是一个混合注意力 MoE 模型（BailingMoeV3），后面大部分内容都来自"混合"这个词。

每六个注意力层中有五个是 KDA。这就是为什么 MLA 注意力在 8k 上下文下每步只需 244 µs，也是为什么这个模型首先是一个好的 batch-1 目标：注意力便宜、batch 极小，剩余在关键路径上的就是权重带宽和启动延迟，而这正是这篇文章所讨论的机制。

单请求 step 的形态

我们用 NEXTN 推测解码进行 decode，steps=5，topk=1，draft_tokens=6。一次 decode step 是三个 CUDA Graph 以接力方式执行。

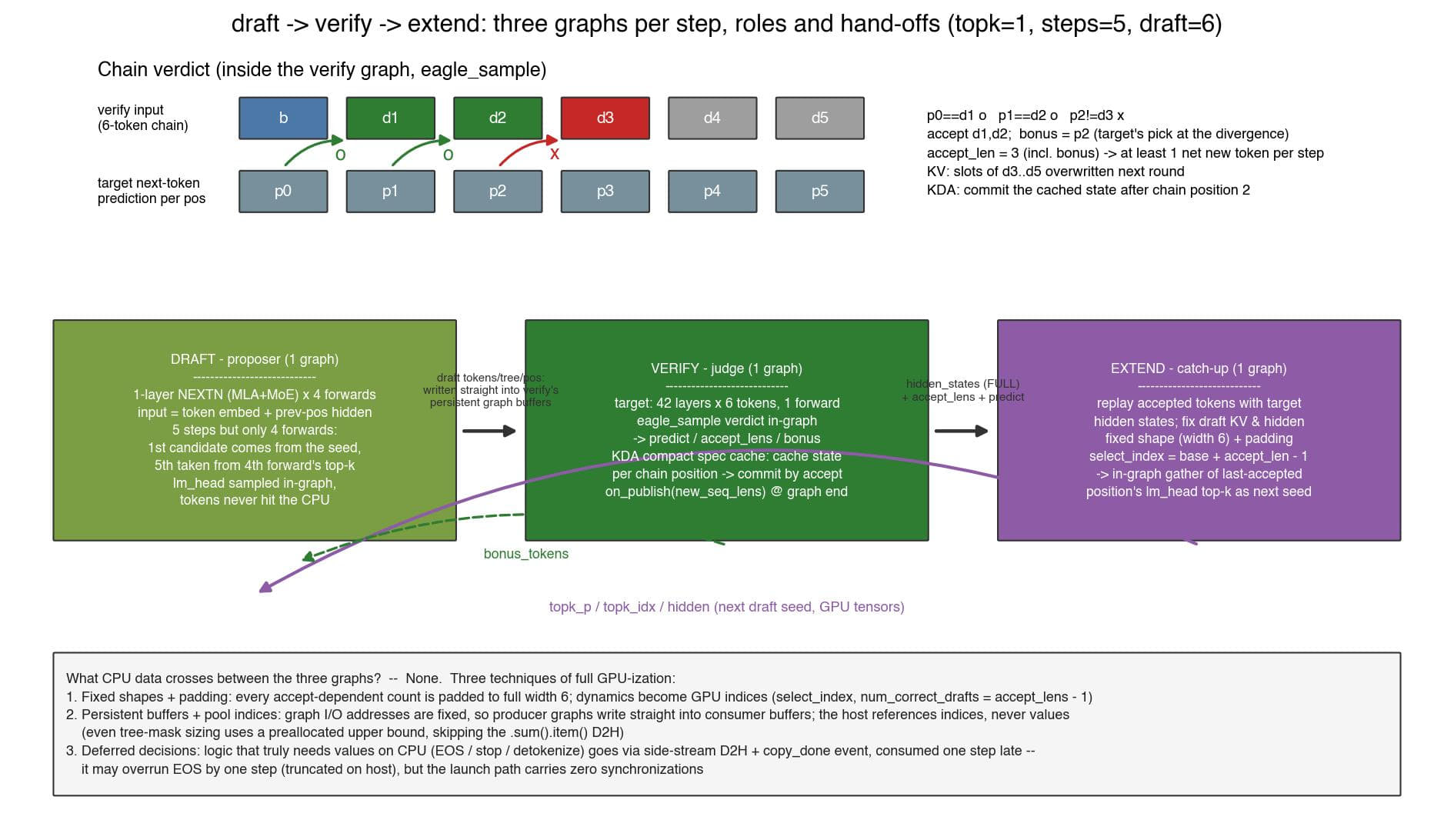

图 3. 每步三个图。Draft 模型提出一个 6 字元的链，目标模型在一次前向中对全部六个打分，而 extend 图用目标的真实隐藏状态重放已接受的 prefix 以产生下一轮的种子。裁决本身（eagle_sample）发生在 verify 图内部；host 延迟一步才知道有多少字元被接受。

Draft 是一个单层 NEXTN 模型，自回归运行：五步但只有四次前向，因为第一个候选来自上一轮的种子，第五个从第四次前向的 top-k 读出。Verify 是完整 42 层目标在全部六个链位置上的一次前向。Extend 修正 draft 的 KV cache（它只见过 draft 自己的猜测），并将下一轮的种子交回。

在 CPU 上跨三个图传递的什么都没有。固定形状加上填充使得每个依赖接受数的计数都成为 GPU 索引而非 host 值；持久缓冲区让生产者图直接写入消费者缓冲区；那些确实需要在 CPU 上获取值的决策（EOS、stop strings、detokenization）通过一条侧流 D2H 和延迟一步消费的 copy_done 事件传递。下面一切都建立在这个特性之上。

两种空转时间

我们开始时，GPU 每步大约忙碌三分之二。Batch 1 下的空转时间有两种，它们需要不同的诊断，因为修复方法毫无共同之处：

Host 模式空转。每步三次图重放，其中执行数百个内核节点，图之间的缝隙里有 Python 粘合剂。（三次重放，不是三次前向：draft 图的捕获体包含全部四次 draft 前向，所以自回归 draft 循环成本一次重放而非四次。）如果 host 的每步循环比 GPU 的 step 更长，GPU 就会饿死。修复方法是把 host 工作藏起来并缩小它。

GPU 模式空转和 GPU 模式成本。一旦 host 被藏起来，剩余的就是权重带宽（每步每个 MoE 层冷读取约 94 MB 被激活的专家权重）加上数百个小内核节点的固有延迟底。Batch 为 1 时两者都无法分摊。修复方法是 dtype 工作、融合和启动依赖调度。

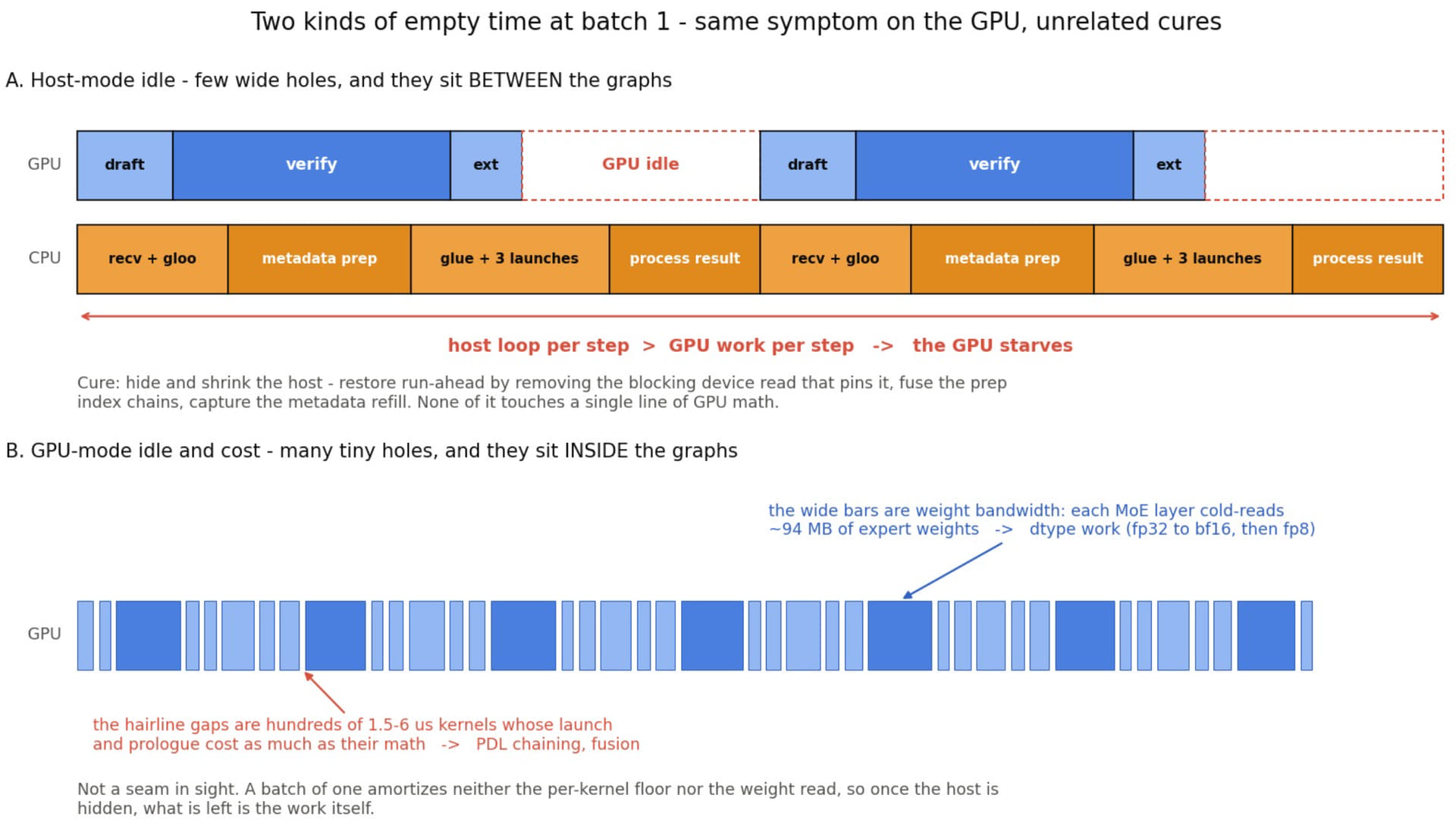

图 4. 两种空转形态。上：host 循环比 GPU 的工作更长，所以空洞少而宽，落在图之间的缝隙里。下：一旦 host 被藏起来，剩余的是数百个 1.5–6 µs 的内核节点，其启动底与算术成本相当，加上权重读取本身。

这两种空转描述了 step 时间这边的 TPOT。另一个杠杆是每步提交多少字元：平均 TPOT ≈ step 时间 / 平均接受长度。文章其余部分追踪这两个杠杆。Host 先行和缝隙工作移除 host 模式空转；PDL、dtype 改动、融合和重调缩短 GPU 关键路径；推测调优和 DSpark 增加每个目标 step 提交的字元数。DSpark 后面会在一个阻塞 D2H 读取重新引入 host pin 时重新审视第一类。

先修尺子，再修机器

测量设置的三个属性塑造了下面每一个数字。

Profiler 会放大 host 侧事件。CUPTI 每记录一条 host 事件都会产生额外开销。在相同配置下，一次 profile 得到的 step 测量值为 5.2 ms，而从 TPOT × accept length 反推的真实 step 为 4.9 ms（无 profile 的运行）。0.3 ms 的差距与我们想要分析的 host 侧效应处于同一量级，因此 profile trace 可能显示出在真实运行中根本不存在的跨 rank 等待。GPU kernel 时长来自硬件时间戳，比 host 侧计时更可信，但并非完全免疫：tracing 仍然会干扰 launch 时机、并发状态、缓存状态和 CUDA graph 执行，Nsight Systems 文档也指出了 CUDA 和 graph-node tracing 可能带来的显著开销（user guide）。因此，这里每一个 host 侧结论都经过了 profile 与非 profile 状态的校准。

微基准对冷 weight kernel 过于乐观。循环反复调用同一 kernel 会使 2.6 MB 的 gate weight 保留在 L2 中，而真实模型在连续调用同一层时会产生约 94 MB 的 expert 流量来刷新 L2。热 7 µs，冷 11 µs：足以推翻针对库 GEMV 的排名结论。

峰值吞吐是一个单窗口统计量。基准测试的峰值数字是在固定的 1 秒网格上取最大值，因此大致带有 ±5% 的相位带：移位的 TTFT/TPOT 会重新切分网格，而一个使平均吞吐提升 2.3% 的变化可能表现为从 909 降至 858。两种读数在固定 seed 下都能精确复现，因此可复现性无法将信号与相位分离。此处的 A/B 决策基于 mean TPOT × mean accept length。这个乘积是一个导出的 step 时间估计值而非实测值（两个聚合量的乘积不是乘积的聚合量），但它在多次运行中稳定，且对这些运行中 accept-length 的漂移不敏感——这正是一个 A/B 判断标准所需的。我们报告峰值但从不以它为目标进行优化。

正确性有自己的关卡，应用于每一项变更，且在变更保留之前：256-token 贪婪生成的字节级比较，accept length 在 0.05 以内变化，以及在插入 temperature 采样的请求后重新运行贪婪生成以捕获状态污染。合法改变舍入方式的变更（bf16 关卡、单次舍入 combine）在 commit message 中说明了这一点，并使用 accept 和任务指标而非比特奇偶性来验证。

让 host 先行

这是整个 campaign 所依赖的结构性变更，而它本质上是一个 host 模式空闲修复。

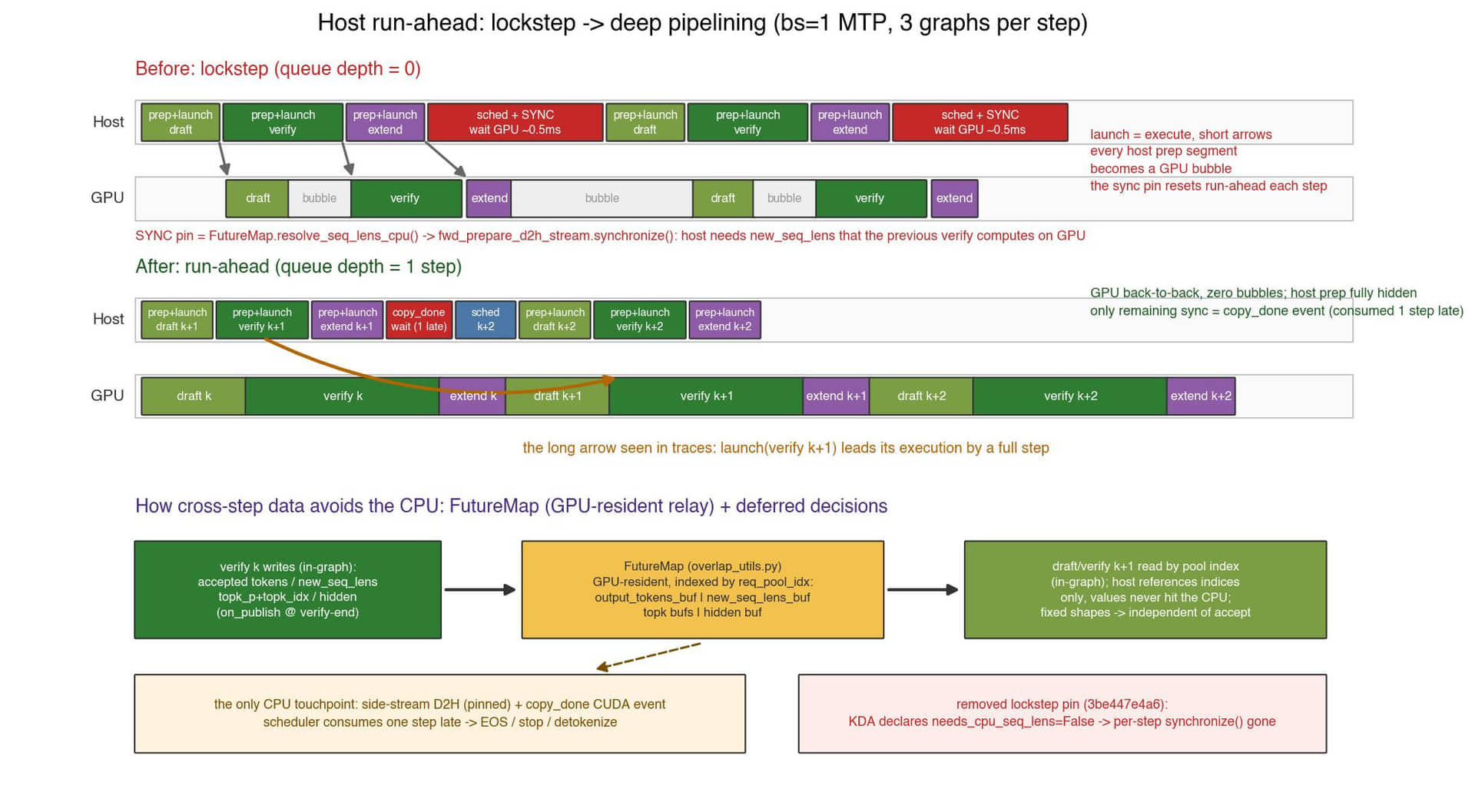

图 5. 从锁步到深度流水线。之前：每一步 host 都会阻塞在 resolve_seq_lens_cpu 中等待前一个 verify graph 在 GPU 上完成，因此 run-ahead 深度每次都重置为零，每个 host prep 段都成为一个 GPU 气泡。之后：队列深度为完整的一步，verify k+1 的 launch 领先其自身执行整整一步，唯一的同步需求是一个延迟一步消费的 copy_done 事件。

cudaGraphLaunch 始终是异步的，GPU 上的 draft → verify → extend 顺序是自由的：同一 stream，FIFO。因此问题从来不是 verify 是否等待 draft。而是 host 是否每一步都被绑定到 GPU 进度上。

确实是被绑定的。在 spec-v2 下，scheduler 不知道 accept length，因此 FutureMap.resolve_seq_lens_cpu() 在构建下一个 batch 时将 new_seq_lens 从 GPU 拉回：受限于一个 publish 事件，在私有 stream 上复制，然后 synchronize()。host 等待的不是微秒级的拷贝。而是等待前一个 verify graph 执行完成。每步中位数成本：485 µs，run-ahead 深度每一步都重置为零。

原因是 needs_cpu_seq_lens 标志，它是所有参与 spec-v2 的 backend 的 OR 结果。trtllm_mla 在全部三种角色中都声明为 False；兄弟线性注意力 backend GDNAttnBackend 和 Mamba2AttnBackend 都明确声明了 False。KDAAttnBackend 从未声明它，继承了基类默认值 True，尽管它与两个兄弟 backend 运行相同的基类元数据代码。

声明 needs_cpu_seq_lens = False 后，OR 结果坍缩，per-step synchronize 被移除。正确性论证是逐点的：KDA 的元数据从不读取 CPU 镜像，而 replay padding 来自 forward_batch.num_padding。

host 怎么敢在不知道 step k 接受了什么的情况下 launch step k+1？因为这些值从不触碰 CPU。FutureMap 是一个 GPU 驻留的中继：step k 的 graph 将 output tokens、new_seq_lens、top-k 概率和 hidden states 写入由 req_pool_idx 索引的设备缓冲区，step k+1 的 graph 通过相同索引读取它们。host 只处理索引，而索引是它已经知道的。

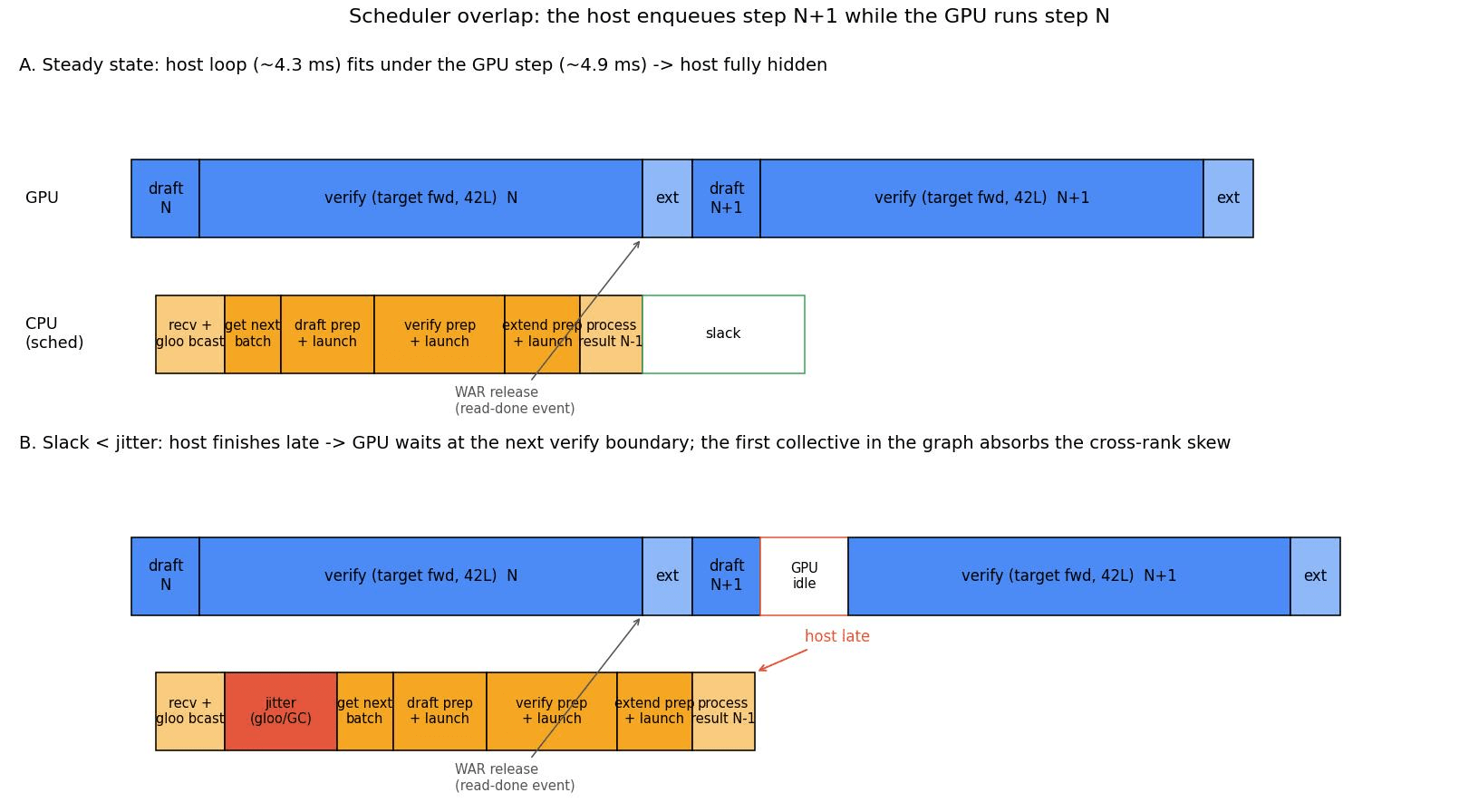

图 6. Slack 所在之处。面板 A：host 循环（约 4.3 ms） fits under GPU step（约 4.9 ms），因此完全被隐藏。面板 B：当抖动（gloo broadcast 或 GC pause）超过 slack 时，host 完成较晚，GPU 在下一个 verify 边界处等待，graph 中的第一个 collective 在那里吸收跨 rank 偏斜。

Run-ahead 也改变了 host 成本的形态。不是每个 rank 每步直接支付其 host 时间，而是只有耗尽队列 slack 的 rank 才需要支付。在一个四 rank trace 中，恰好有一个 rank 处于该状态：其 scheduler 段运行时间比其兄弟多 5-10 倍，其 draft graph launch 延迟了 40-80 µs，其 draft→verify 接缝比其他人中位数高出 +165 µs，且呈现出具有 GC 特征的周期性 400-750 µs 尖峰。其他三个 rank 在每个 rendezvous 处自旋等待它。通用的诊断：一个 kernel 的时长不是它的工作量。一个显示 150-480 µs 的 20 KB embedding all-reduce 不是慢的 all-reduce；它是在吸收偏斜，而且只有跨 rank 时间对齐才能告诉你哪个 rank 落后了。

锁步针定移除后，graph 之间的接缝值得收缩。在 CUDA graph 重放之前，step 特定的注意力元数据（kv indices、block tables、mamba state slots）必须从 live req_to_token 和 seq_lens 重建到 graph 捕获的静态缓冲区中。那个 refill 每步急切运行，是一个接缝的大部分内容。在 batch 1 下它完全是 host 绑定的：每个 op 分派成本 5-15 µs，执行成本 1-4 µs。

我们在两个层面攻击它。首先，融合索引链：assign_extend_cache_locs_uniform 在 kernel 内部计算结束偏移（uniform draft_token_num 扩展使跨行前缀和变得不必要），fused_state_indices_kernel 将 gather、translate、padding-sentinel write 和 copy 折叠为一次 launch，仔细保留两个副作用，包括在填充行上清零 req_pool_indices，该函数本身不需要这个但 graph 中其他捕获的 kernel 依赖它来进行 in-bounds gathers。

其次，将 refill 本身捕获为一个由 (bs, forward_mode) 键控的小 CUDA graph。这之所以可行，是因为 replay 契约已经保证的指针稳定性属性：replay ForwardBatch 视图只向 backend 提供 runner 静态缓冲区和池驻留张量，因此整个 prep 序列具有固定地址。四种安全机制围绕它：两个 eager warmup，使 Triton JIT 和 autotune 发生在捕获之外；每个 backend forward_metadata 对象的快照，在每次重放前恢复（graph 重放设备 ops，快照恢复 Python 指针）；如果捕获失败则永久 eager fallback 并发出警告；以及针对 padding、TBO、pdmux 和 LoRA 的 guard。它在 SGLANG_ENABLE_METADATA_GLUE_GRAPH 后面以可选方式发布，对于 DFLASH 系列 speculation 被强制禁用，因为那条路径每步在 host 上重建其注意力计划，捕获 refill 会在捕获时冻结该计划。

可捕获内容有硬边界。标准：由纯设备 kernel 写入持久缓冲区的 refill 是可捕获的；任何经过 FlashInfer 风格 plan() 的都不是。draft 侧未能通过：多步 draft backend 重新 plan() main EAGLE graph 已经捕获的包装器，将该 re-plan 记录到辅助 graph 中会在重放时破坏包装器的内部状态。一个相关要求是捕获是幂等的。trtllm_mla 的 _init_cuda_graph_metadata 过去在每次调用时分配新张量并替换其 decode_cuda_graph_metadata[bs] 条目，这会导致在第二次捕获后更早的 graph 读取已释放的内存。

PDL：堆叠小 kernel 的延迟层

一个 batch-1 step 在短时间窗口内执行数百个 kernel 节点。在这个规模下，launch 和 prologue 开销与数学运算开销大致相当。Programmatic Dependent Launch（PDL）允许 consumer kernel 在其 producer 仍在运行时被调度到 SM 上：consumer 执行所有不依赖 producer 输出的部分，只在依赖读取之前在 gdc_wait() 处设置栅栏。

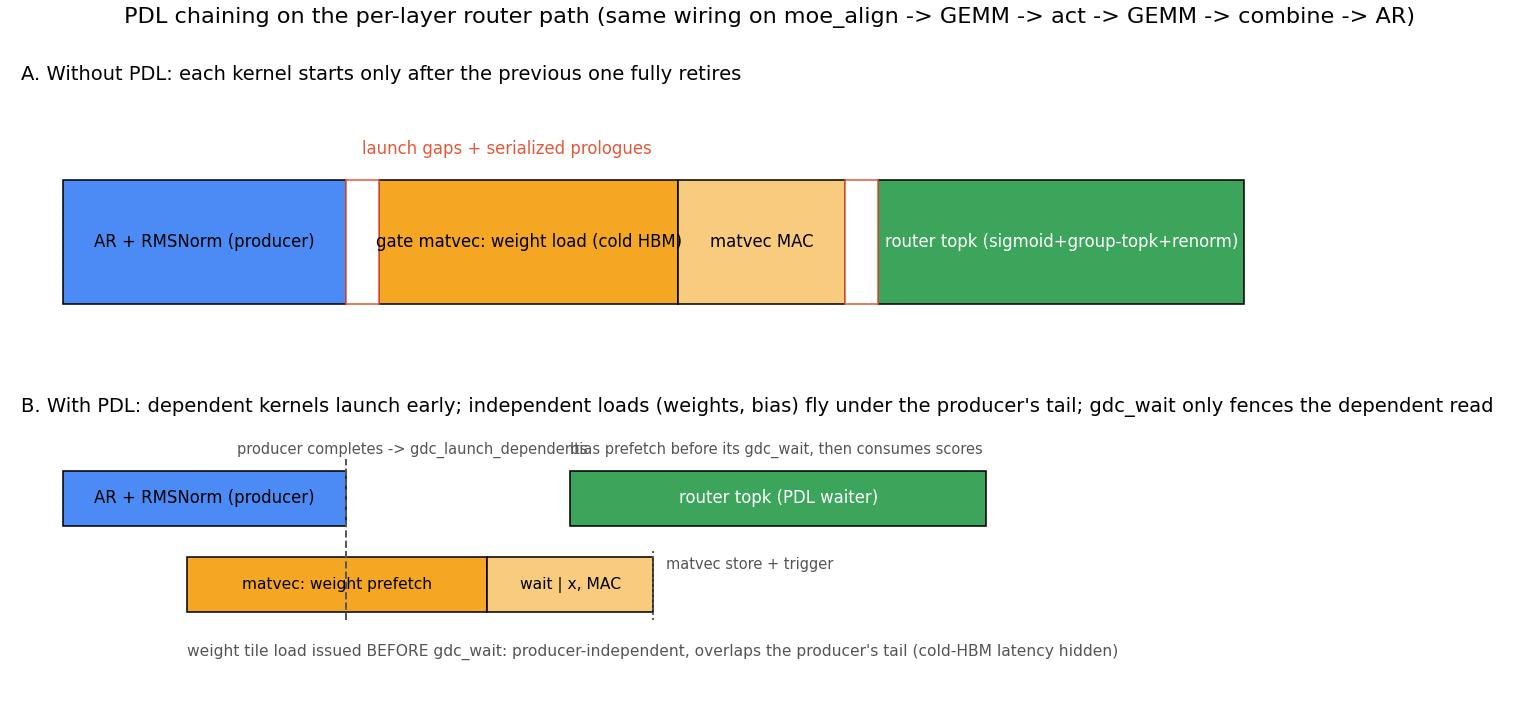

Figure 7. 路由路径上的 PDL。没有 PDL，每个 kernel 必须在前一个完全退场后才能启动，而 gate matvec 的冷 HBM 权重加载正落在关键路径上。有了 PDL，权重分块的加载是独立于生产者的，因此在 gdc_wait() 之前就发出，一条 2.6 MB 的冷读操作得以在生产者尾部"溜过"；路由 top-k 以同样方式预取其 bias。

我们接入了三条链：MoE 主链（moe_align → up-GEMM → activation → down-GEMM → combine → all-reduce）、路由链（norm → gate matvec → top-k）和 KDA 链（conv1d_update → recurrent delta-rule → gated norm）。有两个设计要点值得关注。

与生产者无关的加载要放在 wait 之前。 这就是图中所示的全部技巧，也是 PDL 不仅仅是为延迟受限 kernel 移除启动开销的原因。

Inductor kernel 无法携带 PDL 属性。 small-M MoE combine 是一个 torch.compile 生成的 kernel；接入这条链意味着用仓库里的 Triton reduction 加上 GDC 来替换它。这有一个数值方面的副作用：fp32 sum × scale 最后只做一次 cast，而旧路径会 round 两次。结果是精度略高但不是位相等（bit-equal），这一事实在 commit message 中已声明。

后来我们在 PTX griddepcontrol 中发现后升级了语义：launch_dependents 只释放依赖者的启动，而消费者的 wait 始终会栅栏在生产者 grid 完全退场之上。把触发时机从生产者末尾移到生产者自身 wait 之后立即执行，可以让消费者的 prologue 与生产者的 body 产生更多重叠，而不仅仅是尾部重叠，但有一个前提：消费者仍须在其提前启动和每次读取生产者输出之间保持自己的 gdc_wait()。这是每个消费者的属性，不是全局保证，所以我们逐 kernel 检查并转换了六个。提前触发带来的收益也不是确定性的：驱动可能会提前启动一个依赖的 grid，实际产生多少重叠取决于当时的调度和资源压力（CUDA programming guide）。fused_moe 在 M ≤ 512 检查背后做了此门控：在 prefill 形状下，提前释放大型消费者 grid 会从生产者抢 SM，而在 decode 形状下则是纯收益。

PDL 是纯调度语义。累积顺序不变的变化保持位级相同；gate matvec 通过了 4-of-4 GDC 开/关位比较。

两次融合和一次重调

moe_align，作用于 pair 轴。Triton fused-MoE GEMM 以 block_size 分块消费 token，每行共享一个 expert，moe_align_block_size 构建该置换。通用路径需要两次 kernel 启动：在每个 expert 的偏移量最终确定之前无法放置任何 token，这些偏移量来自网格级 scan，而设备级 barrier 仅存在于 kernel 边界。单次启动变体存在，但它在共享内存中暂存每个线程的 expert 计数器，因此限制在 64 个 expert 以内；513-expert 的 decode 始终要付两次启动的代价。

新方案作用于 pair 轴：[NP, NP] 成对比较为每个 (token, slot) 对在其桶内赋予一个稳定的 rank 及其桶的人口数，一举完成；每个桶的 rank-0 代表随后导出填充计数、桶序独占偏移量、已发布的总数以及每块 expert id。没有任何量随 expert 数量伸缩，因此 expert 数量限制消失。显而易见的替代方案——在填充的 expert 轴上做 histogram 和 cumsum（最多 1024 个桶）——是正确的，但比起它替换的两个 kernel，在关键路径上多了约 3 倍的单 SM 工作量。这正是 pair 轴成为关键路径的原因。

两处对参考实现的刻意偏离，均从消费者不变式出发：桶内顺序按 pair index 而非原子调度顺序保持稳定（每个 pair 写入自己的输出行，因此消费者是顺序不变的），以及缓冲区尾部超出已发布总数的部分保持不写入（消费者 CTA 在读取前就 early-exit）。一个悬崖：成对张量是 O(NP²)。在 NP=64 时完全驻留在寄存器中（约 4 µs，与 CUDA 两 kernel 路径持平），在 NP=256 时溢出到 local memory，每次启动额外花费约 230 µs。分发门控是硬性的 numel ≤ 64；更大的 batch 回退到 CUDA 路径。

SwiGLU 置于 up-GEMM 尾声中。将 silu(gate) * up 融合到 MoE up-GEMM 尾声，移除一个独立的每 MoE 层激活 kernel 以及中间缓冲区的先写后读。布局技巧是在权重加载时按 per-expert 行交错 w13，使 gate 和 up 落在同一输出分块的相邻偶/奇数列。由于每个 GEMM 输出列是独立的点积，交错在位级是中性的。

位奇偶性是这里需要仔细处理的地方。被替换的 kernel 使用 -use_fast_math 编译，因此尾声逐指令复现：mul + ex2.approx.ftz 对应 __expf，div.approx.ftz，以及产品上单次最终舍入。微妙之处：FlashInfer 在 float 中实例化激活 functor，因此 silu 在乘法之前从不会落在 bf16。在那里 round 结果会双重舍入并在大量输入上发散。这一点在文档中看不到，容差检查也看不到；需要对整个输入范围做逐元素位比较。

KDA 链验证分块经济性。融合的 conv1d + 门控 delta-rule 验证 kernel 已经存在；这些 commit 对其进行了重调。在旋转冷测试且带图内计时的条件下，Blackwell 曲线在 T=6 时是单调的：BV=4 为 11.56 µs，8 为 12.53，16 为 12.83，32 为 14.26，64 为 20.7，128 为 38。BV=4 每次调用最高领先 19%，因为 256 CTA 在 148 SM 上是 1.7 个 wave，复制 q/k 卷积 32 次仍比缩短串行链便宜。对 V 维度分块从不改变 K 维度归约顺序，因此在 num_warps=4 时每个 BV 与基线位级完全相同，重调没有数值风险。

bf16 路由门和 lm_head

结构改动之后最大的单一改动是 dtype 变更。在 batch 1 下，路由门和 lm_head 是纯带宽：每个 decode 步骤冷读每个 MoE 层的 gate 权重（bf16 下 2.6 MB）和词汇并行的 lm_head 投影，两者都没有算术可以隐藏读取开销。将两者都跑在 bf16 而非 fp32 会使这些字节数减半；端到端约带来 +10% 的收益，这是主机先行之后任何单一变化中最大的收益。
