从三维渲染到手绘首尔：城市地图实战

把首尔画成一张手绘地图，只是 HypeSeoul 的一半。作者还在画面下面保留了一座 three.js 城市，让汽车、行人和列车沿着真实空间运动，再把部分地铁接上运营数据。覆盖 603 km² 的 6,394 张瓦片，最终由 10 张 A100 在 51 分钟内完成重绘。

真正值得读的是它的工程取舍：生成模型负责画风，地图数据约束位置，传统图形算法修补接缝和遮挡。项目踩过的坑，也说明了为什么「每张图都好看」距离「整个产品能用」还很远。

让画面和城市对齐，比选模型更早决定成败

HypeSeoul 参考了 isometric.nyc 公开的方法，但作者说明没有复用其代码。底层融合 OSM、Overture Maps、韩国国土交通部 MOLIT 建筑数据和 DEM 地形，烘焙成约含 585k 栋建筑的 seoul.bin，再由 three.js 渲染。

所有环节共用固定正交相机，yaw 为 −0.42，pitch 为 0.56 rad。世界坐标到绘画像素之间因此可以用统一的仿射变换计算。汽车该出现在哪里、窗户该亮在哪里、模型有没有把河画错，都靠它对齐。

这张画能成为可交互地图，前提是每个像素仍然对应可计算的空间位置。

Playwright 按 1024×1024 截图，比例为 0.3 m/px，步长 768 px，相邻重叠 256 px。最后输出 768 px 的 RGBA WebP 瓦片，构建 z0–8 金字塔；透明边界来自首尔行政区轮廓，并经过 160 px 羽化。

相机固定也限制了交互自由：这套绘画层适合平移、缩放，不能直接支持任意旋转视角。作者后续大量修补能够成立，都依赖这个约束。

51 分钟重绘的背后，是先清理训练数据

最初作者用 GPT 图像生成逐块重绘，但模型会移动汉江、凭空加池塘、在公园里造楼。他使用的套餐一天生成约 348 张便触及限制，而全城需要约 6,000 张，还没算夜景。

随后改用 FLUX.2 klein 4B，训练「引擎渲染图 → 绘画」的编辑 LoRA。麻烦先出在样本：输入缺楼，目标图却把空地补成森林；后来引擎增加占位建筑，输入与目标又不一致。pairscore.py 只保留输入漏楼低于 6%、目标虚构区域低于 20% 的样本，最后剩下 33 对。

训练和推理也必须匹配。用基础模型训练的 LoRA 接到快速蒸馏模型上，四个随机种子都会把宽路画成运河；换回 FLUX.2-klein-base-4B，问题消失。

最终配置是 rank 64、linear_alpha 32、1,500 steps、batch_size 1、学习率 0.0001，使用 adamw8bit、bf16 和 flowmatch。rank 32 到 1,500 steps 仍有虚构水体，rank 64 才稳定；16 张留出瓦片未发现虚构水体，另测 3 张×2 个种子，结果为 0/6。

T4 上固定在第 3 步 OOM，也不是单纯显存参数没调好。训练器把编辑参考图按 1024 px 输入，而目标只有 512 px，参考图 token 数达到同分辨率输入的 4 倍。将参考图降至 512 px 后，训练以 27 s/step 跑通。

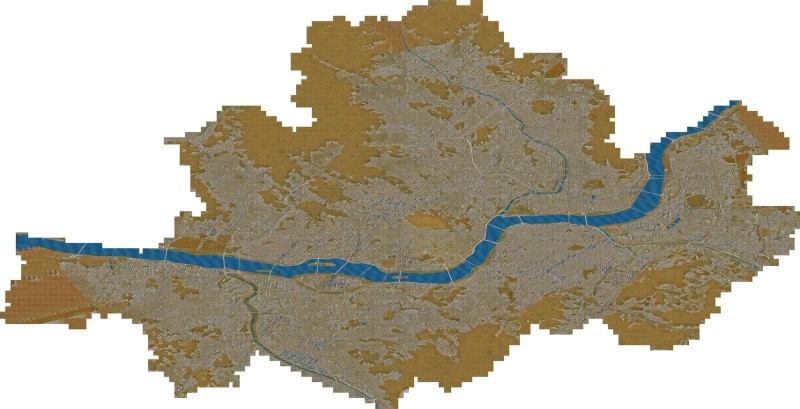

正式推理采用 8 steps、guidance 1，关闭 classifier-free guidance，同样步数下单张耗时减少一半以上。10 个 A100 容器以约 4.9 s/张并行处理，51 分钟完成全部 6,394 张，没有报错、OOM、NaN 或缺图。

但 51 分钟只是转换阶段。截图从 01:01 开始，转换容器到 02:37 才启动。截至那时 Modal 累计用量为 $35.88，含 $30 免费额度；作者此前估算为 $31，差额包括各容器加载模型的开销。

独立生成的好图片，还要修成连续的地图

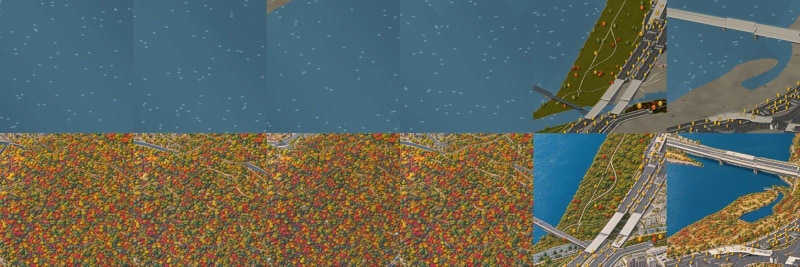

模型小样通过，不代表全城通过。949 张含水瓦片里，194 张至少有 80% 是水，其中 176 张未通过水体检查。原因很具体：训练集没有纯水面样本，模型遇到看不见河岸的汉江中央，就画成秋季森林。

检查规则利用了底层几何：引擎标记为水的像素，至少 85% 应满足 B > R + 30 且 B > G。修复则组合全城统一蓝色、跨瓦片连续的亮度场，以及保留或程序生成的波纹。

接缝需要另一套办法。作者以每张瓦片、每个通道的 3×3 控制点对数增益为未知量，在 1/8 尺度用 lsqr 求稀疏最小二乘，使重叠区域色彩接近，同时约束增益幅度与平滑性。重叠差异降至约四分之一。

建筑重影不能靠扩大混合区域解决。原来的 256 px 全宽渐变会把两种楼体轮廓叠出来，后来改成每张瓦片拥有中央 768 px 单元，只在边界附近 96 px 内混合。

桥梁更难：相邻瓦片里的同一座桥能错开 40 多像素，桥宽和车道设计也不同。最终 24 处跨河桥梁按两岸整体重绘，其中 15 座长桥分两段延续，共生成 37 张图。地标局部重绘后，再通过 ECC 仿射配准贴回，误差维持在约 0.6 px 以内。

还有一类「模型画错」其实是数据错。约 585k 栋建筑最初只有 92k、即 16% 带真实高度，错误估高让市场和学校变成公寓塔楼。接入 MOLIT 后，作者要求轮廓双向重叠均达到 50%，保留已有 OSM 真实高度，为 204k 栋建筑补充官方高度，再重绘墙面积变化超过 4% 的 1,747 张瓦片。

生成模型会忠实放大输入里的错误。

动态效果靠深度遮挡，实时数据靠缓存和推算

绘画盖住静态城市后，汽车既要出现在路面上，又要被前方建筑挡住。作者将运动物体再渲染成白色遮罩，共享主通道的深度纹理，开启深度测试、关闭深度写入。被建筑挡住的汽车，在遮罩里也不可见。

合成时，下面这段代码只在没有运动物体的位置覆盖绘画：

// POST_FS: the painting covers only where the mask is empty
vec4 p = texture2D(tPaint, vUv);
float mv = texture2D(tMove, vUv).r;
c = mix(c, p.rgb / max(p.a, 1e-3), p.a * (1.0 - mv));
c += texture2D(tGlow, vUv).rgb;

关键是 (1.0 - mv)；灯光最后单独相加，避免探照灯经过时把绘画挖穿。运动物体仍来自主渲染通道，因此共享像素尺寸、轮廓、AO 和昼夜色调。

夜景也没有重新生成全城图片。浏览器压暗绘画，lights.py 根据建筑几何计算窗灯，生成 9,704 张瓦片，本地耗时 6 分钟，云端费用为 $0。但绘画修过之后，相关灯光数据也要同步修正。

底层城市仍会消耗 GPU。作者将实例预分到 400 m 地面网格，只上传可见单元。在同一汝矣岛视角，实例从 1.7M 降到约 5k，JS 内存从 2.2 GB 降到 0.75 GB，帧率从 46 提升至 73 fps。用 Node 预烘焙停车、行人和行道树位置，又将城市构建从约 7 秒缩至 1.25–1.5 秒。

地铁的「实时」则有明确边界。首尔 API 只返回车次、站名、方向、状态和时间戳，不提供坐标。作者为 1、2、3 号线及 Gyeongui–Jungang 接入数据，其他线路继续模拟。

每个 key 每天限 1,000 次调用。浏览器每 5 分钟访问 /api/subway，Vercel CDN 缓存 10 分钟，响应头为：

// api/subway.js (simplified)
res.setHeader('cache-control', 'public, max-age=60, s-maxage=600, stale-while-revalidate=300');

注意 s-maxage=600：单区域每天约需 576 次上游调用，多区域缓存会增加总量。key 只放服务端环境变量。

作者从原始 OSM .pbf 提取 524 个站点，用相隔两分钟的两次快照、共 8 次调用，采集 97 列移动列车以推断方向。报告间隔内按 11 m/s 外推，新位置用 6 秒平滑衔接。它是运营数据约束下的估计位置，并非实时定位。

我的判断

我更认同这篇的职责划分：模型提供画风，几何数据提供位置，检测和后处理维持连续性。对地图这类结构明确的产品，水体阈值、空间匹配、配准和缓存都比反复修改提示词更容易验证。

但它没有证明「33 对样本就足够」。样本来自同一城市、同一相机和同一引擎，任务范围很窄；16 张留出瓦片的结果，也不能覆盖后来暴露的纯水面缺口。样本数量与效果之间缺少系统对照，仍应视作项目经验。

同样，$35.88 不是完整产品成本，51 分钟也不是从数据准备到上线的耗时。微调、通用模型生成、程序化材质之间没有同条件比较。原文末尾还在列车部署结果处截断，无法据此判断长期运行表现。

能拿来做什么

• 做 three.js 与生成图片结合的场景时，先固定相机和坐标映射，再制作素材，并验证动画、遮挡和局部替换能否对齐。
• 批量生成前，先算清图片数量、单张耗时、调用配额和模型加载成本；测试集应包含纯水面、长桥等容易遗漏的极端输入。
• 对大规模 InstancedMesh 场景，检查实际提交的实例数量，参考空间分桶与可见实例压缩；静态位置计算可以前移到 Node 构建阶段。
• 接入限额 API 时，由服务端保管 key，结合 CDN、最后成功数据和客户端降级，并明确告知哪些位置来自报告、哪些来自推算。
