# PageFrame

还记得在前面文章中我们寻找渲染层的时候，找到了个奇怪的webview。

pageFrame这个webview是干嘛的呢？我们这章节就来探索一下。

我们在写小程序页面视图时，貌似并不关心webview中的html结构，这些都是小程序底层帮我们实现，我们只需要写页面ui和业务逻辑即可。下面我们来看看view视图层小程序帮我们做了什么。先来看一下视图层pageframe.html的模板：

为了讲解便利，中间部分代码由标识进行替代。从上图上看来是不是和渲染层的HTML非常像。这个webview其实就是一个用来新渲染webview的模板。

我们已知在小程序中使用 WXML 文件描述页面的结构，WXSS 文件描述页面的样式，WXML文件会被编译为虚拟DOM，WXSS会被编译为js。那么每个独立的页面都会经过这样的编译，如何快速的生成webview，或者说如何快速的打开一个页面。会成为一个问题。我们有了虚拟DOM和样式描述表就可以渲染页面了吗。还远远不够。

先分析一下pageFrame的html结构中注入的js资源：

• ./__dev__/wxconfig.js:

  小程序默认总配置项，包括用户自定义与系统默认的整合结果。在控制台输入__wxConfig可以看出打印结果

• ./__dev__/devtoolsconfig.js

  小程序开发者配置，包括navigationBarHeight,标题栏的高度，状态栏高度，等等，控制台输入__devtoolsconfig可以看到其对应的信息

• ./__dev__/deviceinfo.js

  设备信息，包含尺寸/像素点pixelRatio

• __dev__/jsdebug.js

  debug工具。

• ./__dev__/WAWebview.js

  渲染层底层基础库

• ./__dev__/hls.js

  优秀的视频流处理工具。

• ./__dev__/WARemoteDebug.js

  底层基础库调试工具

可以看到pageFrame注入的脚本与我们分析pages/index渲染层webview是一样的。正式因为pageFrame快速启动技术，就像一个工厂一样，可以快速生成webview的基础格式。在这其中pageFrame就是业务webview的模板。

我们继续往下分析，有一些不一样的地方。

• <!-- wxappcode -->

可以发现pageFrame中包含一些注释的单词，这些注释的单词为注释占位符，如果你细心对比就会发现，在前面分析渲染层代码的时候，我们见到过这些注释占位符编译后的样子。

比如wxappcode.js在渲染层中为如下形式（老版本基础库）

<script src="./__dev__/wxappcode.js" chartset="UTF-8"></script>

或者是这样（新版本基础库）

无论新老版本，其中的代码都是一样的。我们先看一下内部结构。

文件中包含了所有页面的编译路径，这个编译路径有什么作用呢，小册后面章节virtualDOM章节中，编译WXML后生成的$gwx函数需要的参数就是这个路径。此文件中就进行了保存。

再接着看的话会看到WXSS章节讲到的编译后的WXSS，就跟我们在渲染层看到的一样，eval(setCssToHead....)。

内部记录的属性有：

• decodePathName
• .json配置
• .wxml编译后的$gwx函数。$gwx函数会在virtualDOM章节重点讲解。
• .wxss编译后的eval函数。

这里就可以想象出来，如果小程序需要打开某个页面的时候，只需要从这里提取出页面特有的这几个属性，配合pageFrame模板就可以快速生成一个新的webview。

那么具体快速启动的方案是怎样的呢？我们继续探索

# 如何快速启动

我们看一下官方给予的一段描述：

在视图层内，小程序的每一个页面都独立运行在一个页面层级上。小程序启动时仅有一个页面层级，每次调用wx.navigateTo，都会创建一个新的页面层级；相对地，wx.navigateBack会销毁一个页面层级。 对于每一个新的页面层级，视图层都需要进行一些额外的准备工作。在小程序启动前，微信会提前准备好一个页面层级用于展示小程序的首页。除此以外，每当一个页面层级被用于渲染页面，微信都会提前开始准备一个新的页面层级，使得每次调用wx.navigateTo都能够尽快展示一个新的页面。 页面层级的准备工作分为三个阶段。第一阶段是启动一个WebView，在iOS和Android系统上，操作系统启动WebView都需要一小段时间。第二阶段是在WebView中初始化基础库，此时还会进行一些基础库内部优化，以提升页面渲染性能。第三阶段是注入小程序WXML结构和WXSS样式，使小程序能在接收到页面初始数据之后马上开始渲染页面（这一阶段无法在小程序启动前执行）。

对于wx.redirectTo，这个调用不会打开一个新的页面层级，而是将当前页面层级重新初始化：重新传入页面的初始数据、路径等，视图层清空当前页面层级的渲染结果然后重新渲染页面。

我们对官方的这段描述进行一个解释：

视图层内，每个页面我们已经知道了都是一个webview，当小程序启动的时候只有一个首页webview,我们前面的例子中为pages/index页面。

我们在去寻找index页面的渲染层的时候做过这样一件事情，寻找webview标签，进入渲染层的控制台。在寻找webview渲染层的时候，我们找到了四个webview

• pages/index
• pages/pageFrame
• appService.js // 逻辑层
• 微信开发者工具

wx.navigateTo为新开一个页面，在微信小程序中的表现形式为从右往左划出来的一个页面，为什么如此的丝滑，想必与pageFrame这层webview密不可分。在执行wx.navigateTo新开一个页面的时候，就是创建一个新的webview并插入到视图层中。这里忘记的可以返回到webview章节，有一个部分专门解释了五个webview的部分，并且创建新webview并插入这个操作是有最大值限制的，有关于性能方面的考虑。

wx.navigateBack则为销毁webview。

我们在打开pages/logs/logs视图页面时，发现dom中多加载了一个__pageframe__/pageframe.html的视图层，其模板内容正如上方描述的。这个视图层的作用正是为了小程序提前为一个新的页面层准备的。

小程序每个视图层页面内容都是通过pageframe.html模板来生成的，包括小程序启动的首页；下面来看看小程序为快速打开小程序页面做的技术优化：

• 首页启动时，即第一次通过pageframe.html生成内容后，后台服务会缓存pageframe.html模板首次生成的html内容。
• 非首次新打开页面时，页面请求的pageframe.html内容直接走后台缓存
• 非首次新打开页面时，pageframe.html页面引入的外链js资源(如上图所示)走本地缓存

这样在后续新打开页面时，都会走缓存的pageframe的内容，避免重复生成，快速打开一个新页面。

那么视图层新打开页面的流程是怎样的呢？

其实在小程序开发者工具实现中，在创建每个视图层页的webview时，都会为其绑定了onLoadCommit事件(它会在页面加载完成后触发，包含当前文档的导航和副框架的文档加载)。初始时webview的src会被指定为空页面地址http://127.0.0.1:${global.proxyPort}/aboutblank?${c}，其中c为对应webview的id。webview从空页面到具体页面视图的过程如下：

1. 空页面地址webview加载完毕后执行事件中的reload方法，即设置webview的src为pageframe地址
2. 加载完成后，设置其src为pageframe.html, 新的src内容加载完成后再次触发onLoadCommit事件但根据条件不会执行reload方法。
3. pageframe.html页面在dom ready之后触发注入并执行具体页面相关的代码，此时通过history.pushState方法修改webview的src但是webview并不会发送页面请求。

pageframe.html模板生成的内容除小程序基础库视图层的底层功能之外，还包括小程序所有页面的模板信息、配置信息以及样式内容，这些在上方讲解的wxappcode.js文件中已经了解过了。

那么，既然每个视图层页面由pageframe模板生成，那么小程序每个页面独有的页面内容如dom和样式等如何生成呢，这主要是利用nw.js的executeScript方法来执行一段js脚本来注入只与当前页面相关的代码，包括当前页面的配置，注入当前页的css以及当前页面的virtual dom的生成.

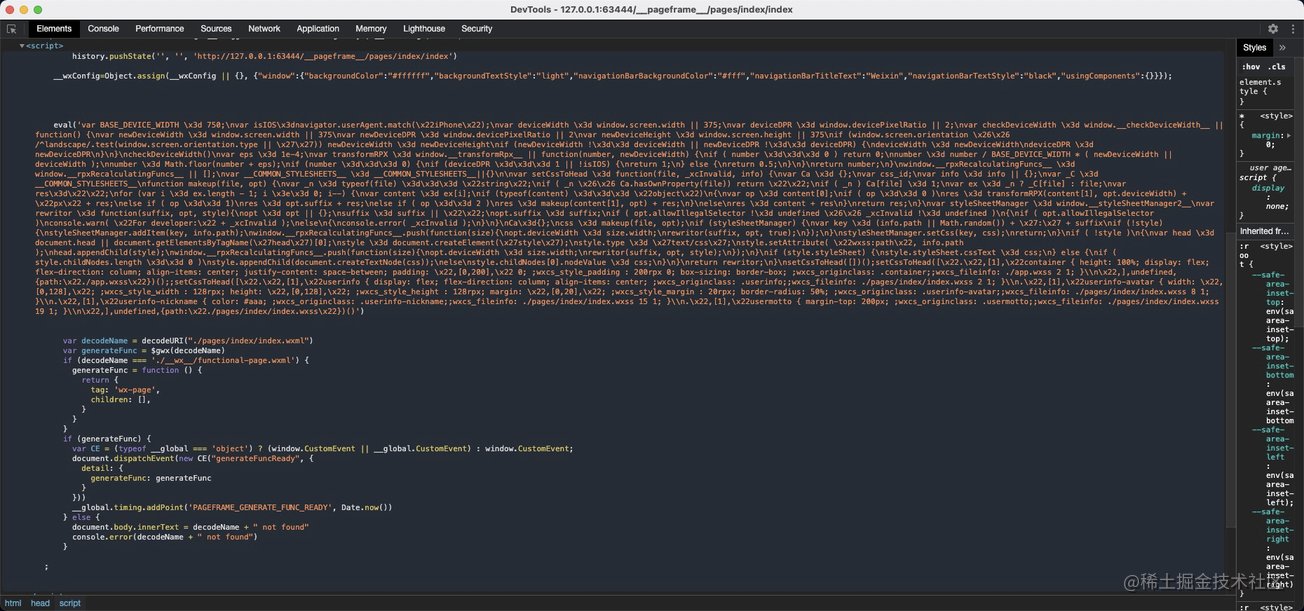

最终生成的js代码（拿pages/index/index为例）如下图：

其中：

history.pushState('','', 'http://127.0.0.1:63444/__pageframe__/pages/index/index') 这句代码的作用修改当前webview的src，因为视图层的webview的src为pageframe.html，通过这句代码将其变更为具体的页面地址。

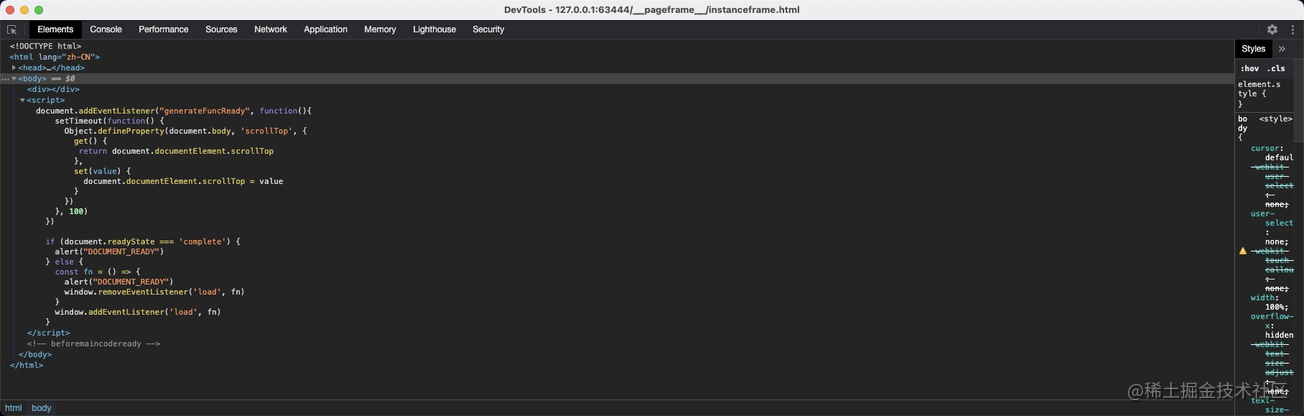

另外，需要注意的是nw.js的executeScript方法注入的代码是需要时机的，需要等到视图层的初始化工作准备ready之后才行，那么这个时机如何知道呢？细心的读者可能发现，在pageframe模板的最后一个script的内容:

这个从字面意思可以看出此时应该是页面dom ready的一个时机，通过alert来进行通知。

alert能通知消息？

当然可以的，在nw.js的webview中alert、prompt对应的弹框是被会阻止的，那么通过为webview绑定dialog事件来知道是那种弹框类型，以及提示内容.恍然大悟了没有？

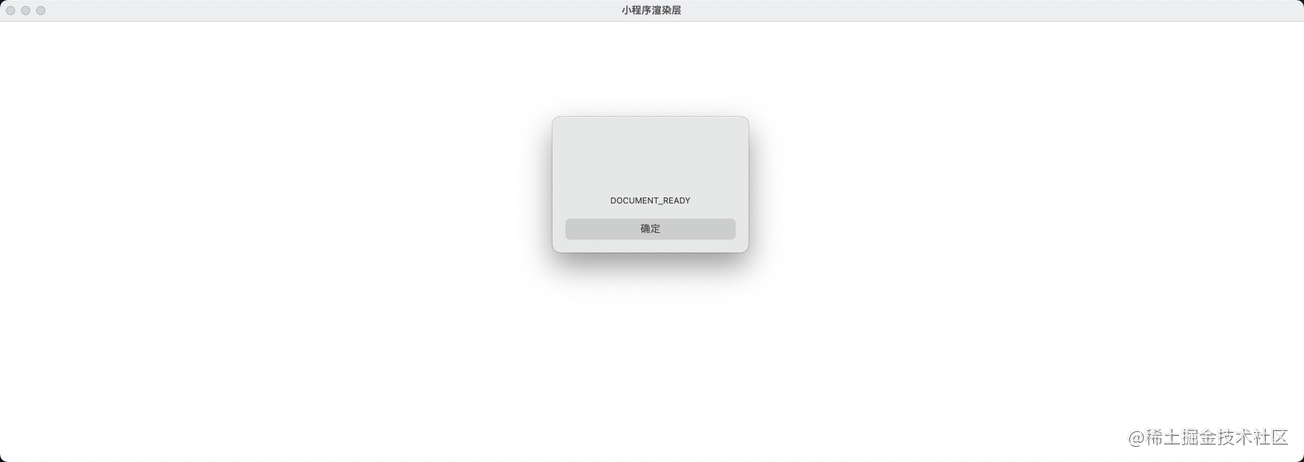

如果你尝试直接打开在webview层的src地址，你会发现只有一个弹窗出现，你会很疑惑。

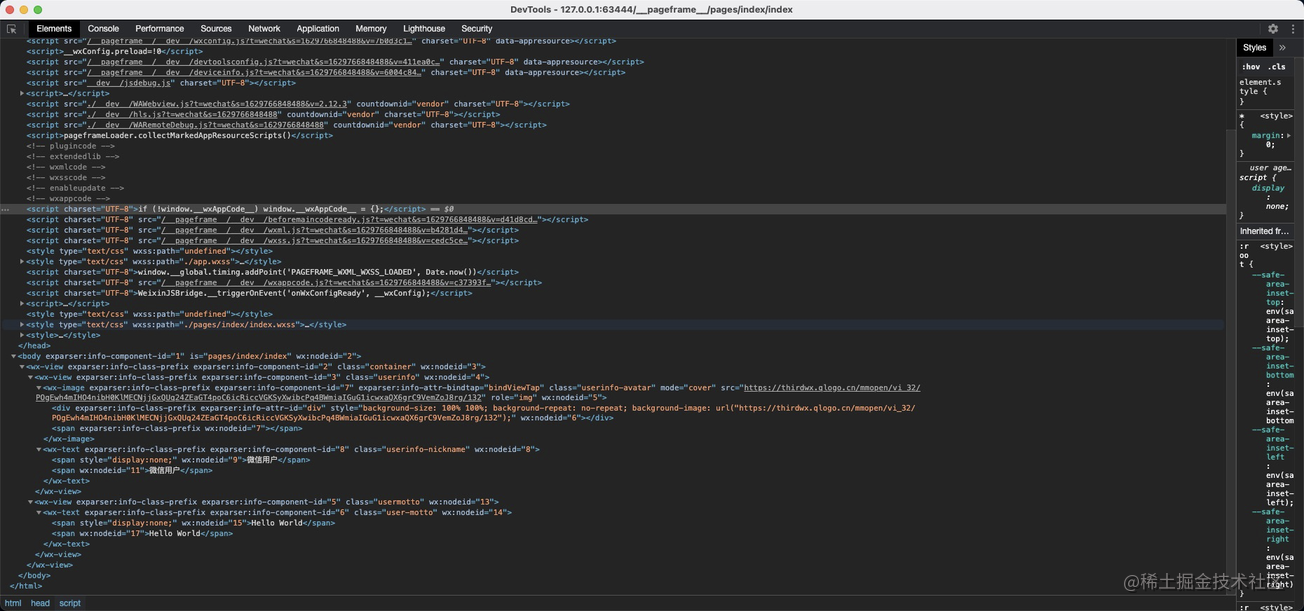

这样方法loadPage就会触发nw注入并执行页面相关的代码。最终生成的页面视图对应dom结构如下图：

可以看出，视图页面生成的dom结构中，document.body已无pageframe.html模板中对应body中的script内容，这是因为视图层的WAWebview.js在通过virtual dom生成真实dom过程中，它会挂载到页面的document.body上，覆盖掉pageframe.html模板中对应document.body的内容。

这样的话就完成了一套快速渲染过程。
